Misuratore di misurazione del vento a sezione trasversale

Il dispositivo di misurazione del vento della sezione trasversale della matrice è un nuovo misuratore di flusso di struttura progettato e prodotto in base al principio del tubo pitot e al metodo dell'area di velocità. Misura l'area del dispositivo di misurazione del vento della sezione trasversale di un tubo chiuso (tubo circolare, rettangolare o altri tubi di sezione trasversale di forma speciale) e la velocità di flusso medio assiale del fluido che passa attraverso l'area. Secondo le diverse forme e dimensioni trasversali del tubo misurato, all'interno sono installate i tubi di media della velocità multipla con strutture uniche. La pressione differenziale media viene ottenuta attraverso l'equalizzazione della pressione per ottenere la portata. Il suo principio di misurazione è: un misuratore di flusso sviluppato in base al principio del metodo dell'area di velocità. Il metodo dell'area di velocità divide la sezione trasversale in cui la velocità di flusso viene misurata in molte piccole unità. Supponendo la velocità di flusso VI di ciascuna area unità, la portata totale è pari alla somma delle portate che fluiscono attraverso tutte le piccole aree dell'unità. Più l'area dell'unità è divisa, più accurata sarà la portata misurata. Il dispositivo di misurazione del vento trasversale della matrice è sviluppato in base a questo principio.

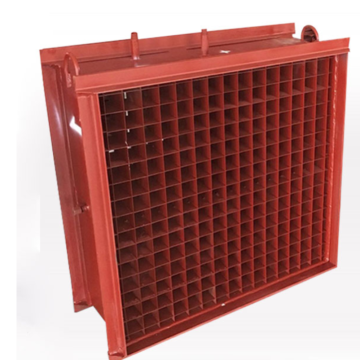

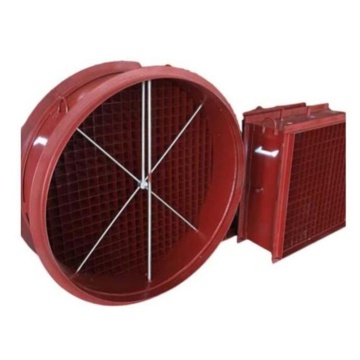

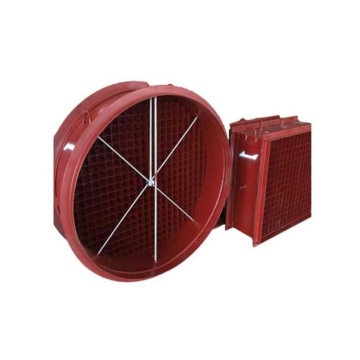

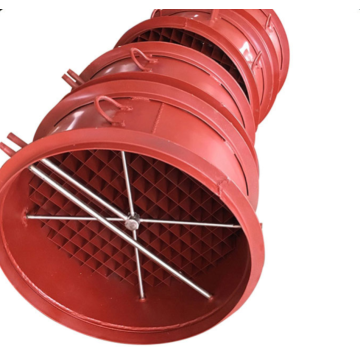

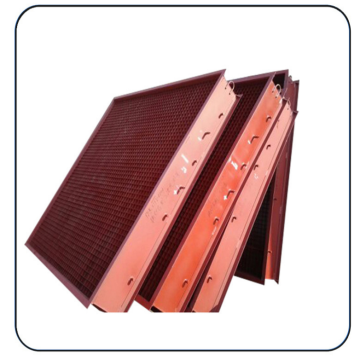

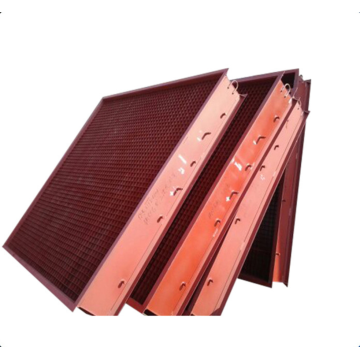

I dispositivi di misurazione del vento della sezione a matrice possono essere divisi in forme di struttura rettangolare e forme di struttura circolare in base alle loro forme di tubo. Sono anche divisi in tipi con griglie e tipi di raddrizzatore senza griglie del raddrizzatore (come mostrato nella figura seguente). Forma strutturale rettangolare: i lati lunghi e corti del tubo rettangolare sono divisi in uguali lunghezze e la sezione trasversale del tubo rettangolare è uniformemente divisa in diverse piccole unità con aree uguali. Misurare la velocità di flusso nel punto centrale di ciascuna piccola unità, quindi dividere le piccole unità nella velocità di flusso medio è la velocità di flusso media dell'intera area di sezione trasversale. Forma strutturale circolare: la sezione del tubo circolare è divisa in diversi anelli concentrici di uguale area (il centro è il cerchio), viene misurata la velocità di flusso di ciascun anello e quindi la velocità di flusso di tutti gli anelli (incluso il cerchio centrale) è media , cioè si ottiene la velocità media del flusso della sezione circolare.
