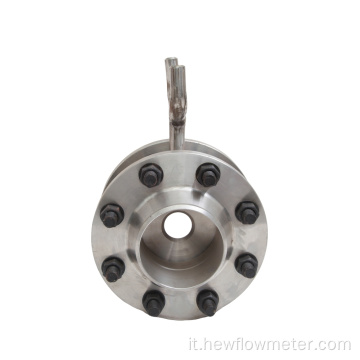

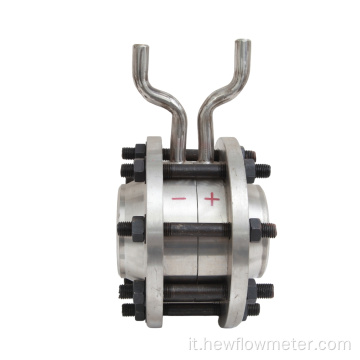

Metro del flusso della piastra orifizio

Il misuratore del flusso della piastra dell'orifizio, noto anche come misuratore del flusso di pressione differenziale, è costituito da una parte di rilevazione primaria (parte dell'acceleratore) e un dispositivo secondario (trasmettitore di pressione differenziale e indicatore di flusso). Ampiamente utilizzato nella misurazione del flusso di gas, vapore e liquido. Ha i vantaggi di una struttura semplice, una comoda manutenzione e prestazioni stabili. Il principio di base è che, poiché l'apertura dell'elemento di limitazione è più piccola del diametro interno del tubo, quando il fluido scorre attraverso il membro della limitazione, la sezione trasversale del raggio di flusso si riduce improvvisamente e la velocità del flusso accelera. La pressione statica del fluido all'estremità posteriore del membro della limitazione diminuisce, con conseguente differenza di pressione statica prima e dopo il membro della limitazione (vedere il diagramma schematico del dispositivo di limitazione). Esiste una relazione numerica definita tra la differenza di pressione statica e la portata del fluido attraverso la quale passa il fluido. Utilizzare un trasmettitore di pressione differenziale (o misuratore di pressione differenziale) per misurare la pressione differenziale prima e dopo l'elemento di limitazione per misurare la portata.
