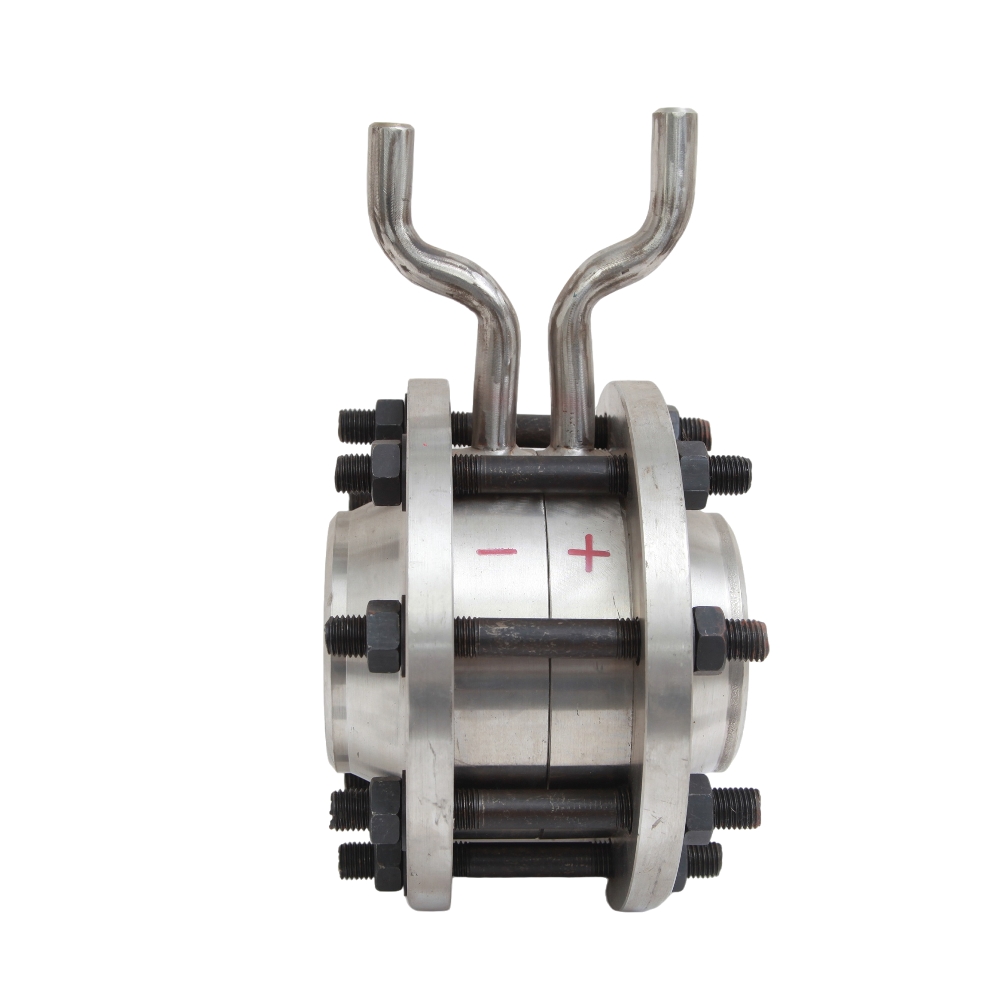

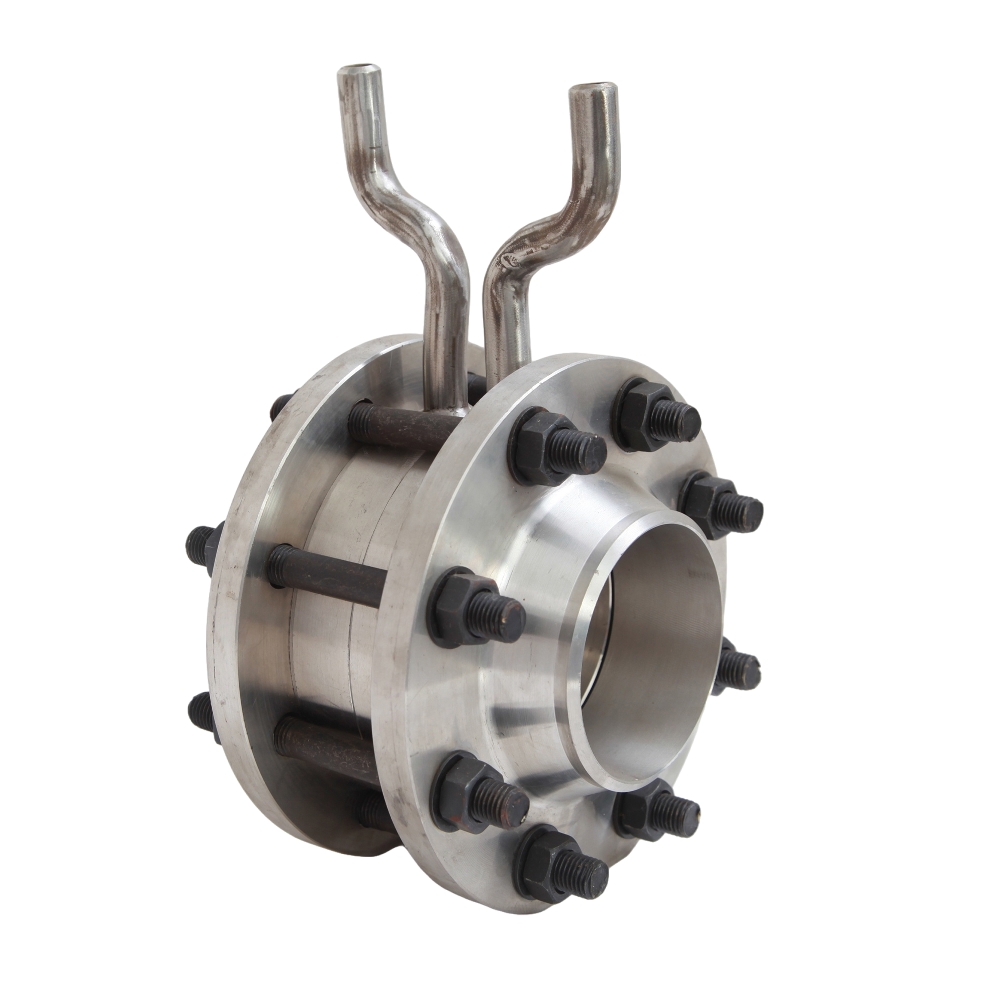

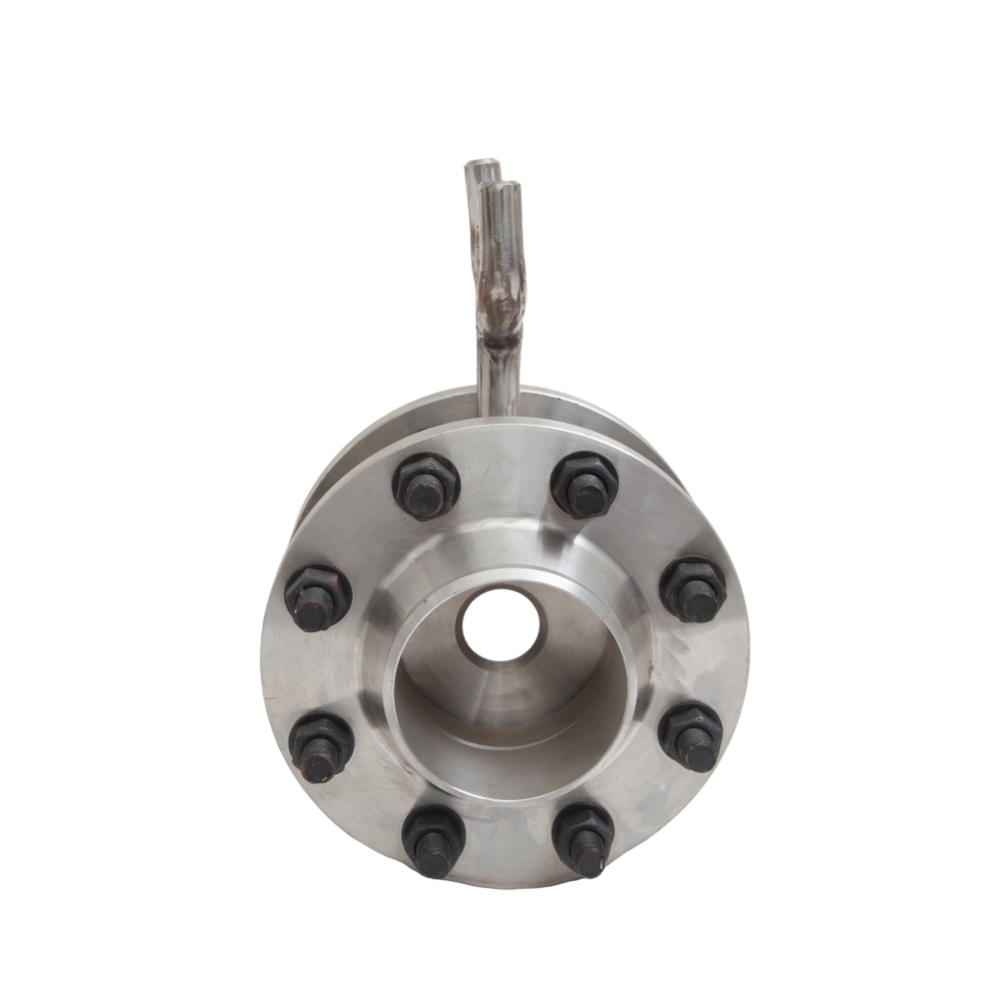

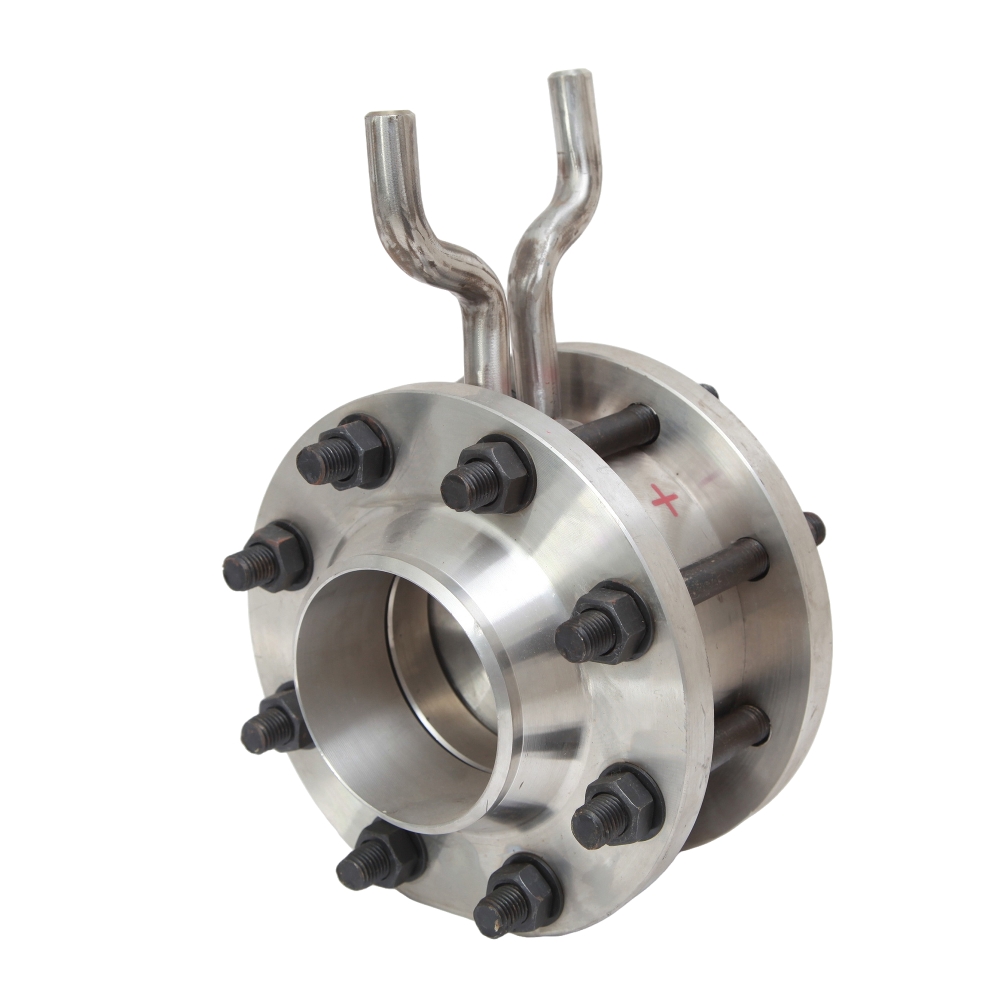

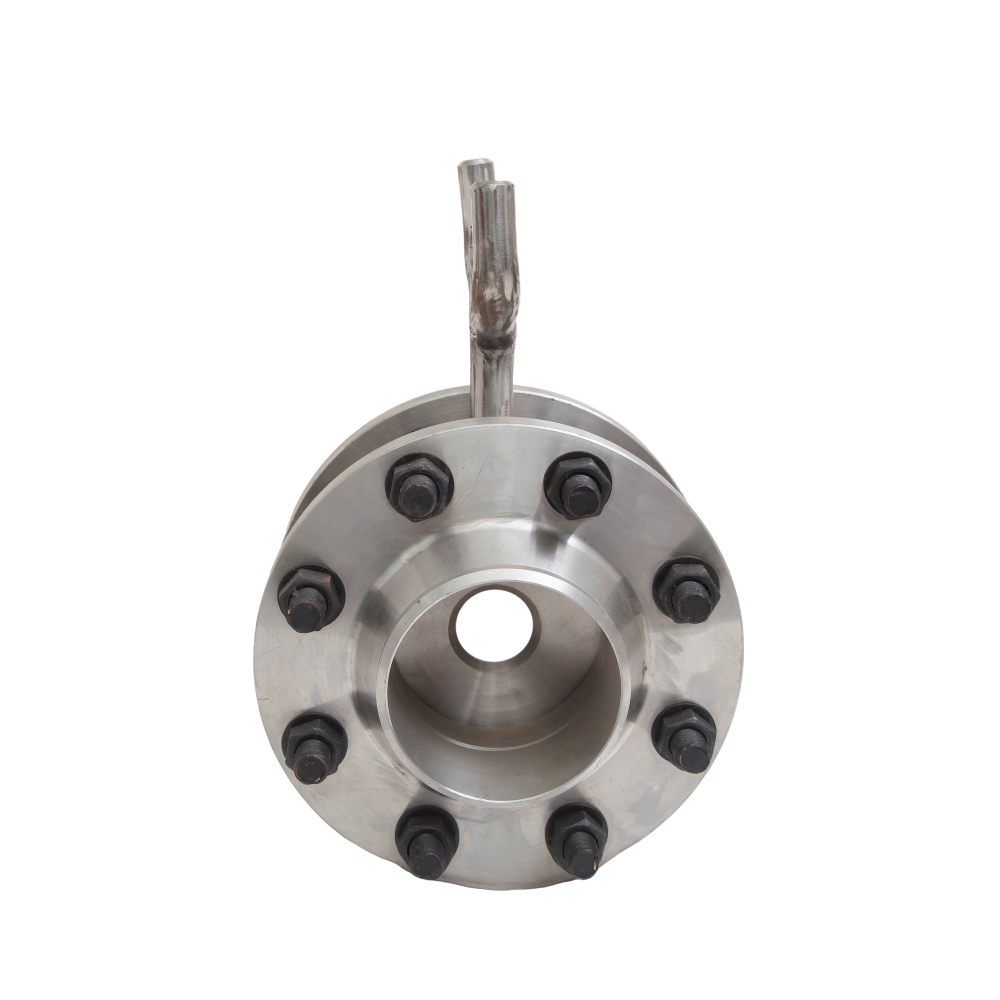

Misuratore di flusso della piastra dell'orifizio

Descrizione del prodotto:

Il misuratore di flusso dell'orifizio, noto anche come misuratore di flusso di pressione differenziale, è composto da un componente di rilevamento primario (componente di limitazione) e un dispositivo secondario (trasmettitore di pressione differenziale e strumento di visualizzazione del flusso). Ampiamente utilizzato nella misurazione del flusso di gas, vapore e liquido. Ha i vantaggi di una struttura semplice, una comoda manutenzione e prestazioni stabili. Il principio di base è che, poiché l'apertura dell'acceleratore è più piccola del diametro interno del tubo, quando il fluido scorre attraverso l'acceleratore, la sezione del raggio si riduce improvvisamente e la portata accelera. La pressione statica del fluido nella parte posteriore della parte di limitazione è ridotta, in modo che la differenza di pressione statica sia generata prima e dopo la parte di limitazione (vedere il diagramma schematico del dispositivo di limitazione) e c'è una relazione numerica definita tra il Differenza di pressione statica e flusso del fluido attraverso il fluido. Utilizzare il trasmettitore di pressione differenziale (o misuratore di pressione differenziale) per misurare la pressione differenziale prima e dopo l'acceleratore per misurare la portata.

Il misuratore di flusso elettromagnetico della nostra azienda, il misuratore del flusso del vortice di precessione, il misuratore del flusso di massa del gas termico e altri prodotti sono un'accuratezza di misurazione molto elevata, il misuratore del flusso di bilanciamento, il misuratore del flusso degli ugelli, anche i nostri prodotti sono molto professionali.

Caratteristiche del prodotto :
1 、 Struttura semplice, impresa, prestazioni stabili e affidabili, lunga durata di servizio, conveniente;

2 、 La piastra del foro adotta il calcolo e l'elaborazione standard internazionali, la misurazione è sicura e affidabile;
3 、 Una vasta gamma di applicazioni, tutto il flusso monofase può essere misurato, è possibile applicare un certo flusso miscibile:
4 、 Senza calibrazione del flusso reale, puoi usare:
5 、 Un'installazione della piastra del buco del corpo è conveniente, può essere collegata direttamente al trasmettitore di pressione differenziale

Parametri tecnici :
1 、 diametro nominale: 15mm <dn <1200mm;
2 、 Pressione nominale: PN <42MPA;
3 、 La temperatura di funzionamento -50CT <560C;
4 、 Rapporto di intervallo: 1: 10 (quando si utilizza il trasmettitore di pressione differenziale ad alta precisione),

1: 3 (quando si utilizza il normale trasmettitore di pressione differenziale).
