Calcolo del misuratore di flusso bilanciato

Descrizione del prodotto:

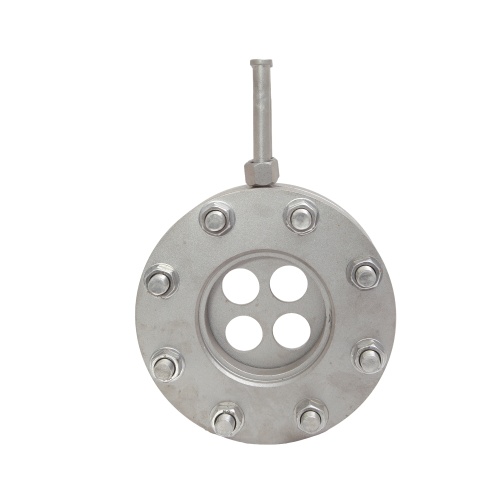

Il misuratore di flusso bilanciato PHL è un grande miglioramento del tradizionale dispositivo di limitazione utilizzando i risultati della ricerca sulla meccanica dei fluidi e ha le notevoli caratteristiche della rettifica bilanciata. Il tradizionale dispositivo di limitazione ha una sola apertura di flusso, che fa perdere il fluido lo stato ideale dopo la limitazione. Il misuratore di flusso di bilanciamento ha aperture multiple funzionalità, che possono bilanciare il campo di flusso in un fluido ideale nella massima estensione, in modo da dare pieno gioco ai vantaggi dei misuratori di flusso di pressione differenziale. Il misuratore di flusso di bilanciamento è quasi adatto a tutte le misurazioni del fluido, è una rivoluzione nella tecnologia di misurazione dei fluidi, il misuratore di flusso di bilanciamento è stato ampiamente utilizzato in petrolio, chimica, metallurgia, energia elettrica, gas naturale, trattamento delle acque e altri settori. I prodotti principali sono: misuratore a flusso a due fasi a gas-liquido singolo di petrolio greggio, misuratore a flusso a due fasi a gas, misuratore a flusso a vapore a due fasi, misuratore di flusso di venturi, misuratore di flusso elettromagnetico, misuratore di flusso di vortice sismico, Metro del flusso della turbina, misuratore del flusso della turbina a gas, misuratore di flusso di massa del gas termico, misuratore del flusso del vortice di precessione, misuratore del flusso della piastra dell'orifizio, misuratore del flusso bilanciato, misuratore del flusso degli ugelli, dispositivo di misurazione del vento multi-utensile, rilevatore del vento ad ala, dispositivo di misurazione del vento della sezione trasversale, trasmettitore di pressione differenziale, Trasmettitore di pressione, trasmettitore a pressione a singolo flangia, trasmettitore a pressione a doppia flangia.etc.

Caratteristiche del prodotto :
1. alta linearità e buona ripetibilità. Il sensore di flusso di equilibrio ha le caratteristiche della struttura porosa simmetrica, può bilanciare il campo di flusso, ridurre la corrente parassita, la vibrazione e il rumore del segnale, la stabilità del campo di flusso è notevolmente migliorata, la linearità è aumentata di 5 a 10 volte rispetto all'orifizio La piastra, la ripetibilità è aumentata del 54%, allo 0,15%, dalle sue prestazioni complete, il misuratore del flusso di equilibrio appartiene ai ranghi di contatori di flusso di alto grado.
Con un rapporto di intervallo 5: 1, la linearità può raggiungere ± 0,3%;
Con un rapporto di intervallo 7: 1, la linearità può raggiungere ± 0,5%;
Con un rapporto di intervallo 10: 1, la linearità può raggiungere ± 1,0%;
2. La sezione del tubo dritto ha requisiti bassi. Poiché il campo di flusso è stabile e il recupero della pressione è due volte più veloce della piastra dell'orifizio, il sensore di flusso bilanciato riduce notevolmente i requisiti per la sezione del tubo dritto. Le sezioni del tubo dritto anteriore e posteriore sono generalmente il 3D anteriore dopo 1D e il minimo può essere inferiore a 0,5D, risparmiando così un gran numero di sezioni di tubi diritti, in particolare i tubi con materiali speciali costosi.
