Metro orifizio e metro venturi

Descrizione del prodotto:

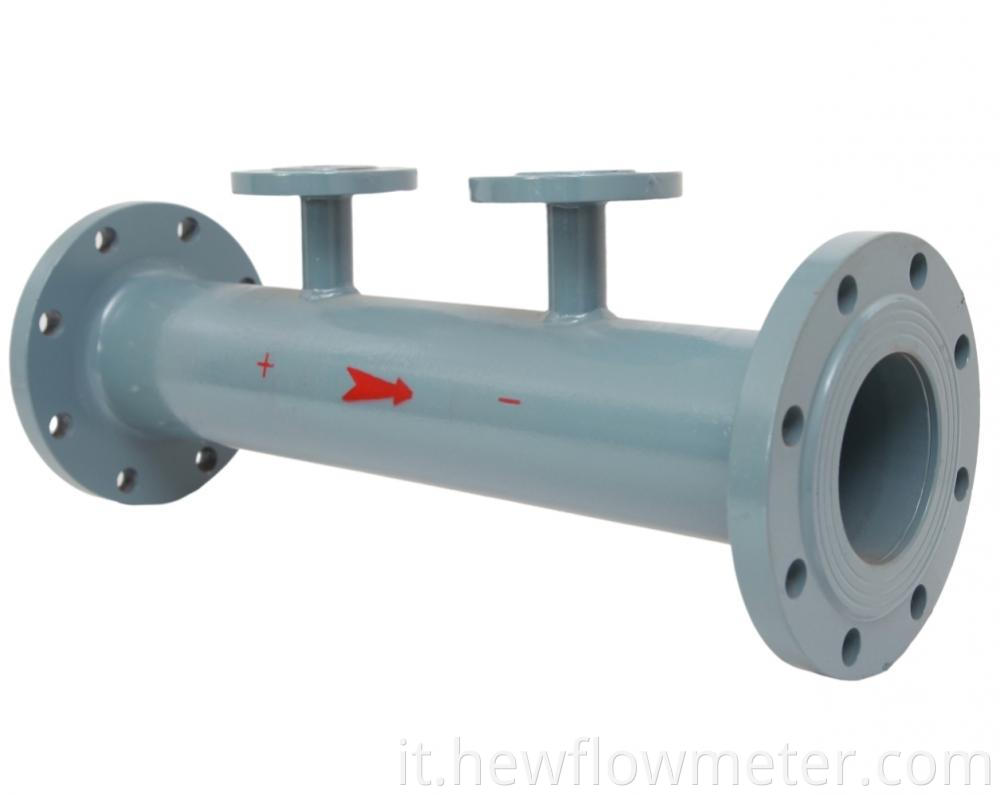

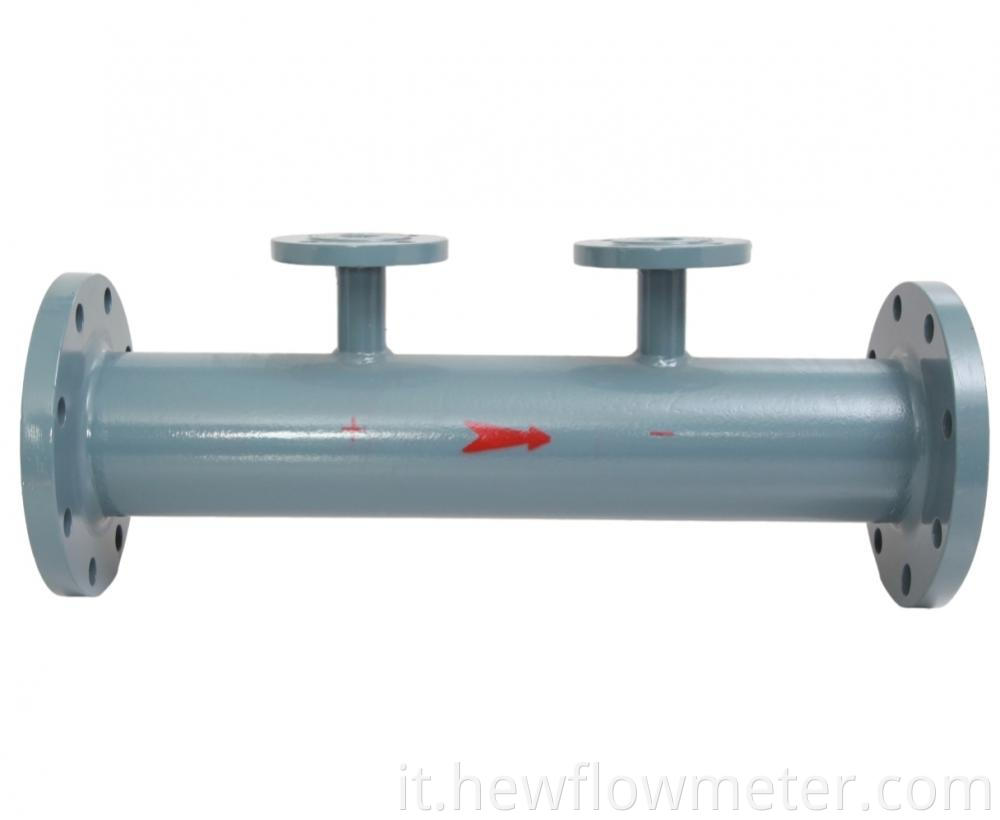

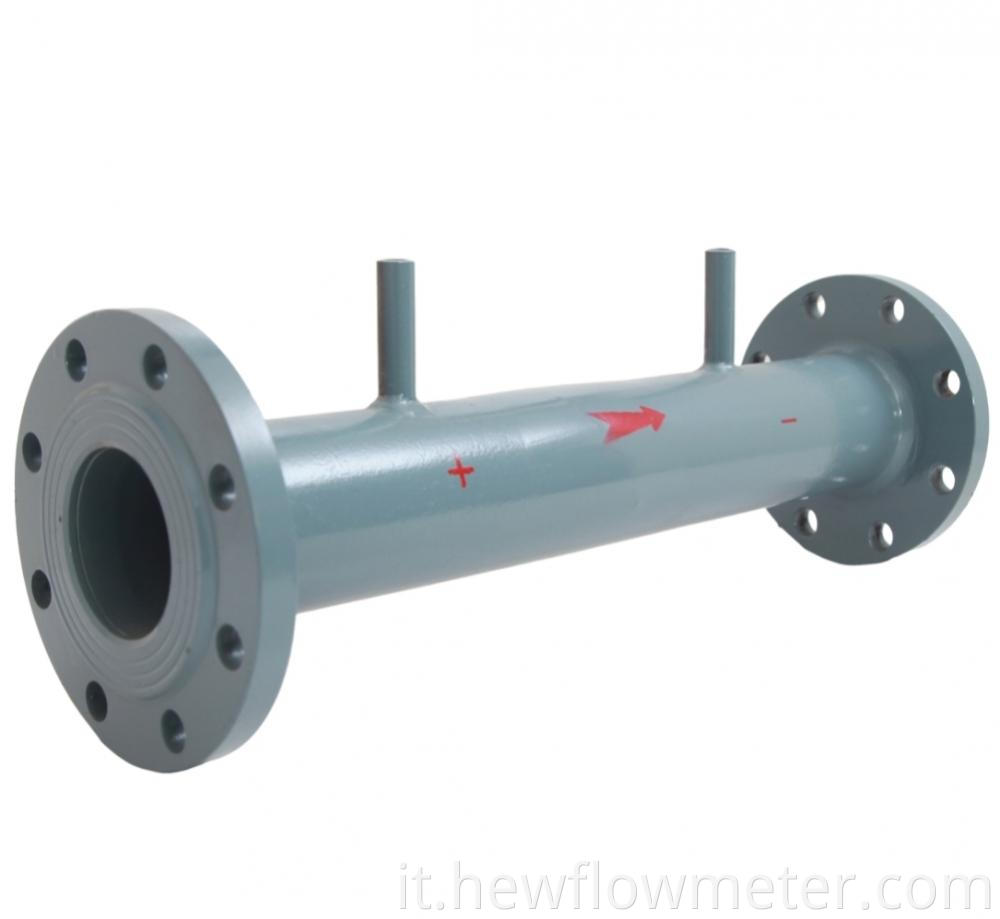

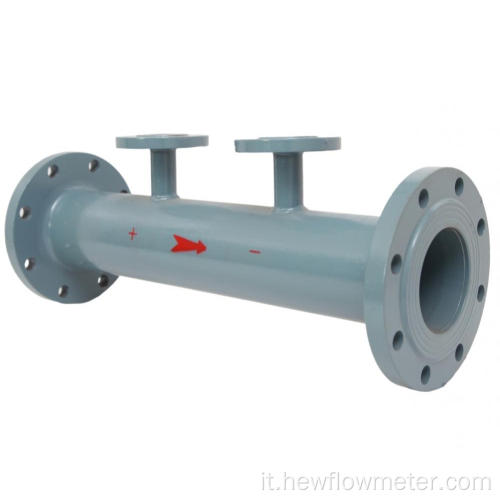

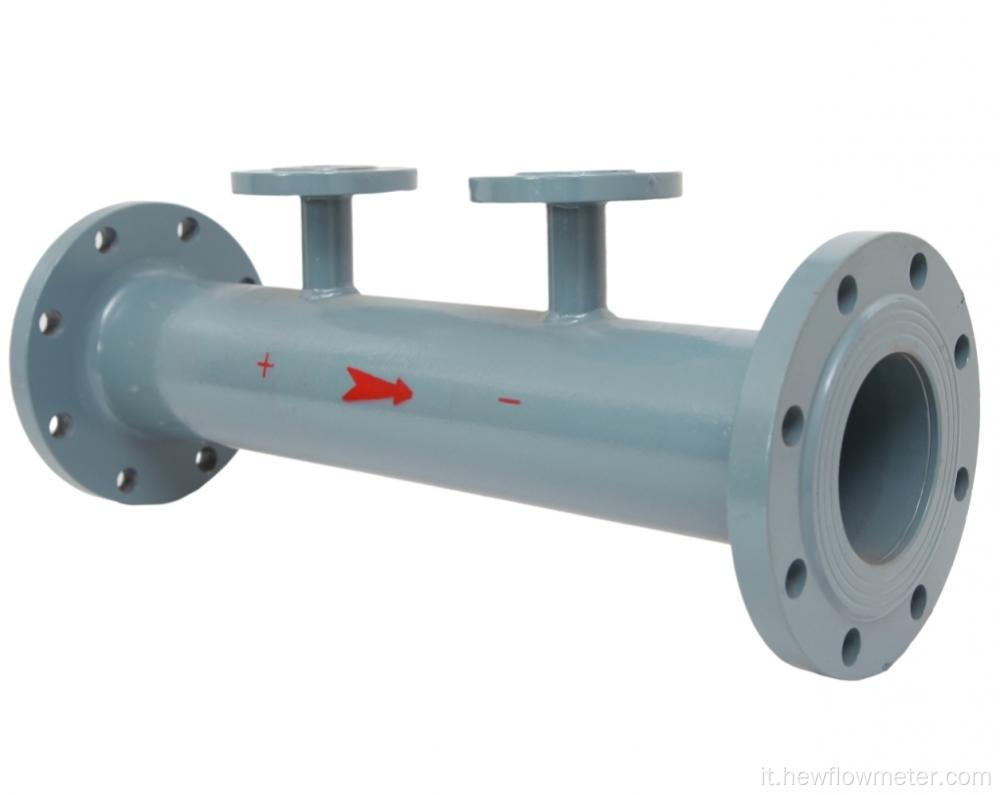

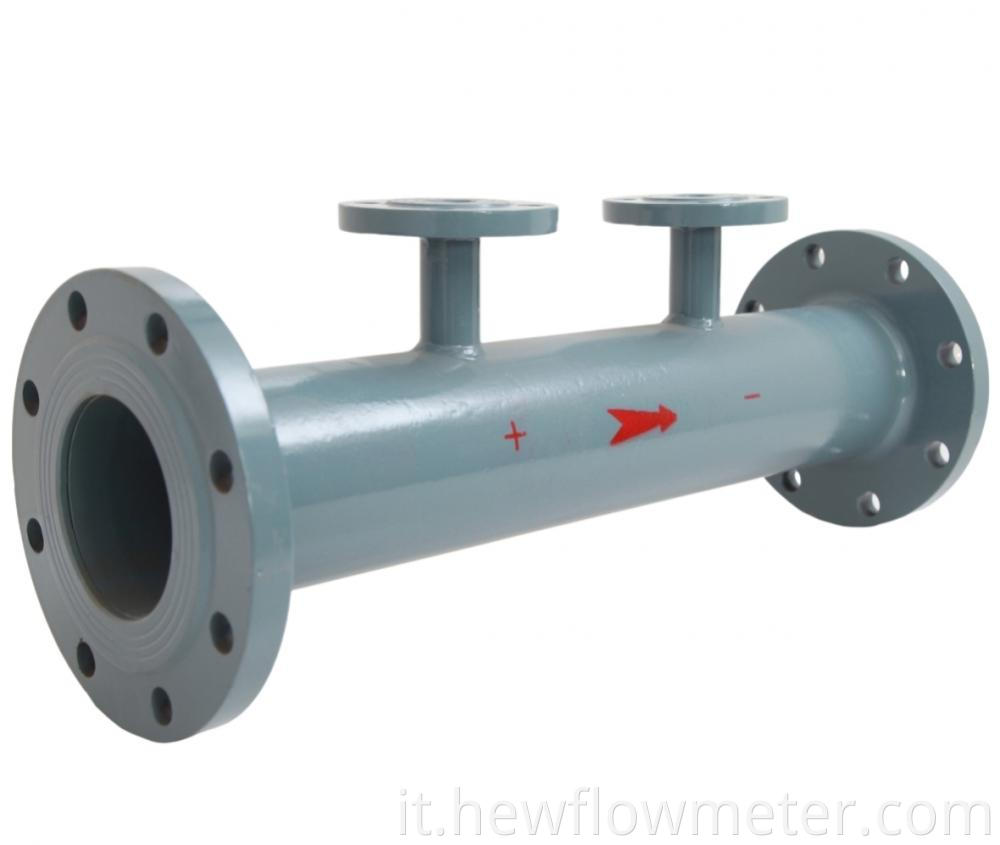

Il misuratore di flusso di pressione differenziale Venturi è uno strumento di misurazione del flusso comunemente usato. Si basa sul principio di Venturi e determina la portata misurando la pressione differenziale di un fluido mentre passa attraverso la gola di Venturi in un tubo. Il misuratore di flusso di pressione differenziale Venturi è costituito da una gola Venturi e un sensore di pressione differenziale. Mentre il fluido passa attraverso la gola di Venturi, la velocità del fluido aumenta e la pressione diminuisce a causa della contrazione della gola. Il sensore di pressione differenziale misura la differenza di pressione tra la parte anteriore e posteriore della gola e la converte in un valore di flusso. Il misuratore di flusso di pressione differenziale Venturi presenta i vantaggi di alta precisione, buona stabilità e ampia gamma di misurazione ed è ampiamente utilizzato nei campi di controllo e monitoraggio dei fluidi industriali.

Il misuratore di flusso elettromagnetico della nostra azienda, il misuratore del flusso del vortice di precessione, il misuratore del flusso di massa del gas termico e altri prodotti sono un'accuratezza di misurazione molto elevata, il misuratore del flusso di bilanciamento, il misuratore del flusso degli ugelli, anche i nostri prodotti sono molto professionali.

Controlli:
1. Installare il misuratore di flusso a forma di cuneo sulla tubazione del processo e la cuscinetto di tenuta dopo la compressione dovrebbe essere coerente con il diametro interno della tubazione e la connessione dovrebbe essere priva di perdite.

2. Innanzitutto aprire la valvola di bilanciamento dell'indicatore di pressione differenziale, quindi aprire le valvole di pressione positive e negative.

3. Aprire la valvola e lasciare che il fluido circola nel sistema di tubazioni per 10 minuti per eliminare il gas nel sistema. Ciò può essere ottenuto aprendo le due valvole di scarico delle flange alte e basse del manometro differenziale.

4. Metro del flusso a cuneo di calibrazione zero Nel caso di flusso zero a temperatura ambiente, il trasmettitore deve essere regolato a una lettura zero accurata. Se possibile, ciò può essere ottenuto regolando la vite zero del trasmettitore. Se la vite zero non può essere regolata, è necessario adottare misure appropriate per raggiungere questo obiettivo.

5. Dopo aver regolato la posizione zero, aprire le valvole di pressione positive e negative del manometro differenziale, quindi chiudere la valvola di bilanciamento del manometro differenziale per mettere in funzione.
