Velocità del vento di misurazione del vento multi-throat

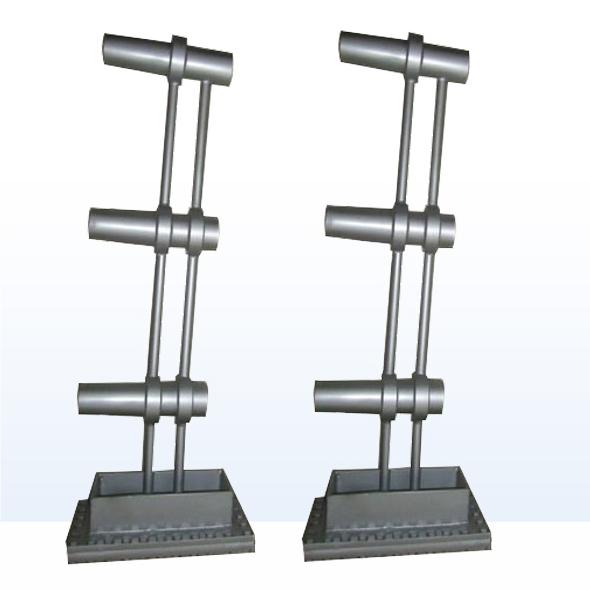

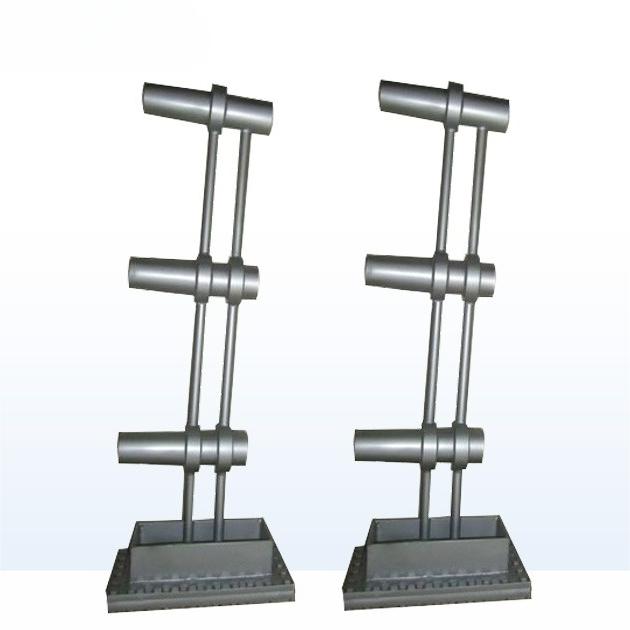

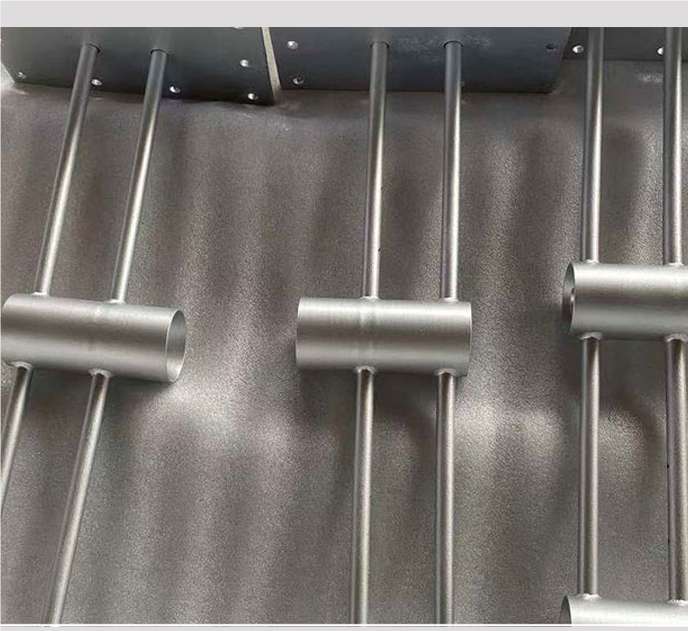

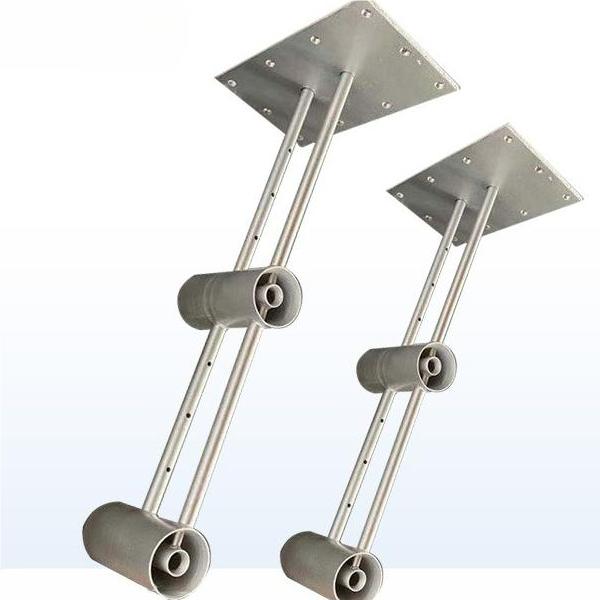

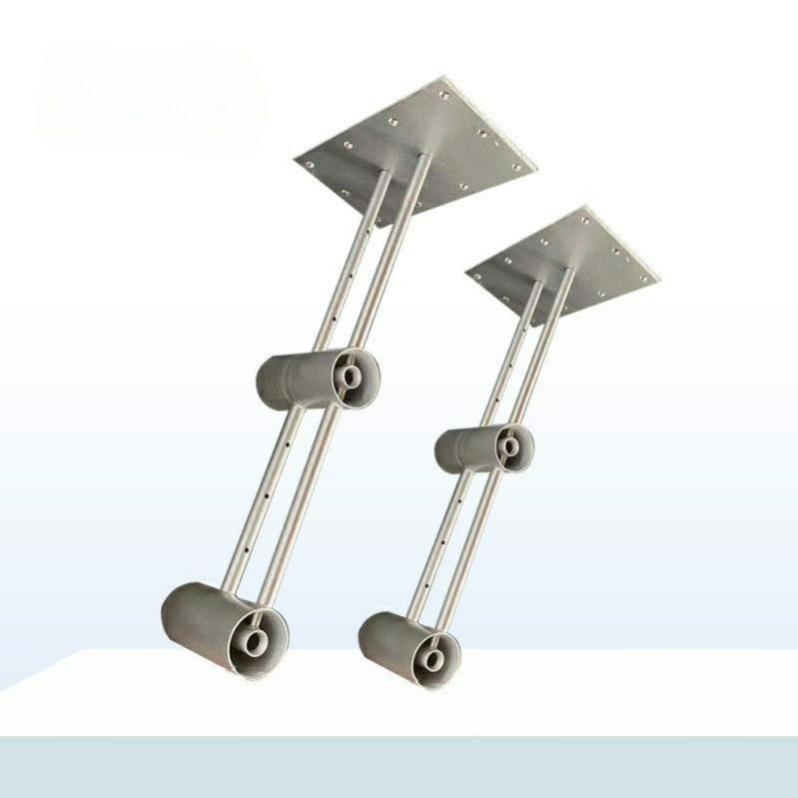

Il dispositivo di misurazione a più punti multi-throat HWHL è un nuovo misuratore di flusso di tipo lanciato con successo dalla nostra azienda dopo diversi test e applicazioni sulla base di anni di esperienza e risultati nella ricerca e sviluppo dello strumento di misurazione del flusso. Il dispositivo di misurazione del flusso è un misuratore di flusso intelligente a pressione differenziale basato sull'equazione di Berhard, utilizzando la moderna tecnologia dell'aviazione ---- Teoria dell'aerodinamica e teoria della meccanica dei fluidi per realizzare una misurazione a punto singolo e multi-punto ad alta precisione. È ampiamente utilizzato nelle centrali di energia termica, nelle piante di ferro e in acciaio, piante chimiche, condutture grandi, medie e piccole a temperatura ambiente o gas ad alta temperatura (aria, vapore, gas naturale, gas, gas di combustione), particolarmente adatto per termico termico piante elettriche vento primario, misurazione del flusso del vento secondario.

Secondo, principio di misurazione

Secondo il principio della meccanica del fluido, quando il fluido passa attraverso il tubo del diametro laringeo, la direzione del flusso della gola viene rettificata e amplificata attraverso l'angolo di diffusione della sezione di contrazione e l'aspirazione di diffusione dell'angolo di diffusione su entrambi i lati, che notevolmente Migliora la portata laringea e riduce significativamente la pressione statica della laringe, amplificando così la differenza di pressione statica misurata tra il foro di pressione completa e la laringe. Maggiore è la portata, maggiore è la pressione differenziale. Misurando la pressione differenziale, la portata della tubazione può essere misurata.

In condizioni di lavoro, il modello matematico del dispositivo di misurazione del flusso è il seguente: CECE*S_2P1AP*S2AP/P1 (1-B4) (1-B4)

Dove: QM e QV1 sono la portata di massa (kg/s) e la portata del volume (M/S) rispettivamente;

C Coefficiente di uscita di prima classe;

E - coefficiente di espandibilità

S - area di circolazione efficace, (m);

Rapporto da D a diametro, b = d/d;

Densità del corpo a flusso misurato, kg/m;

A, P, pressione differenziale, PA.
