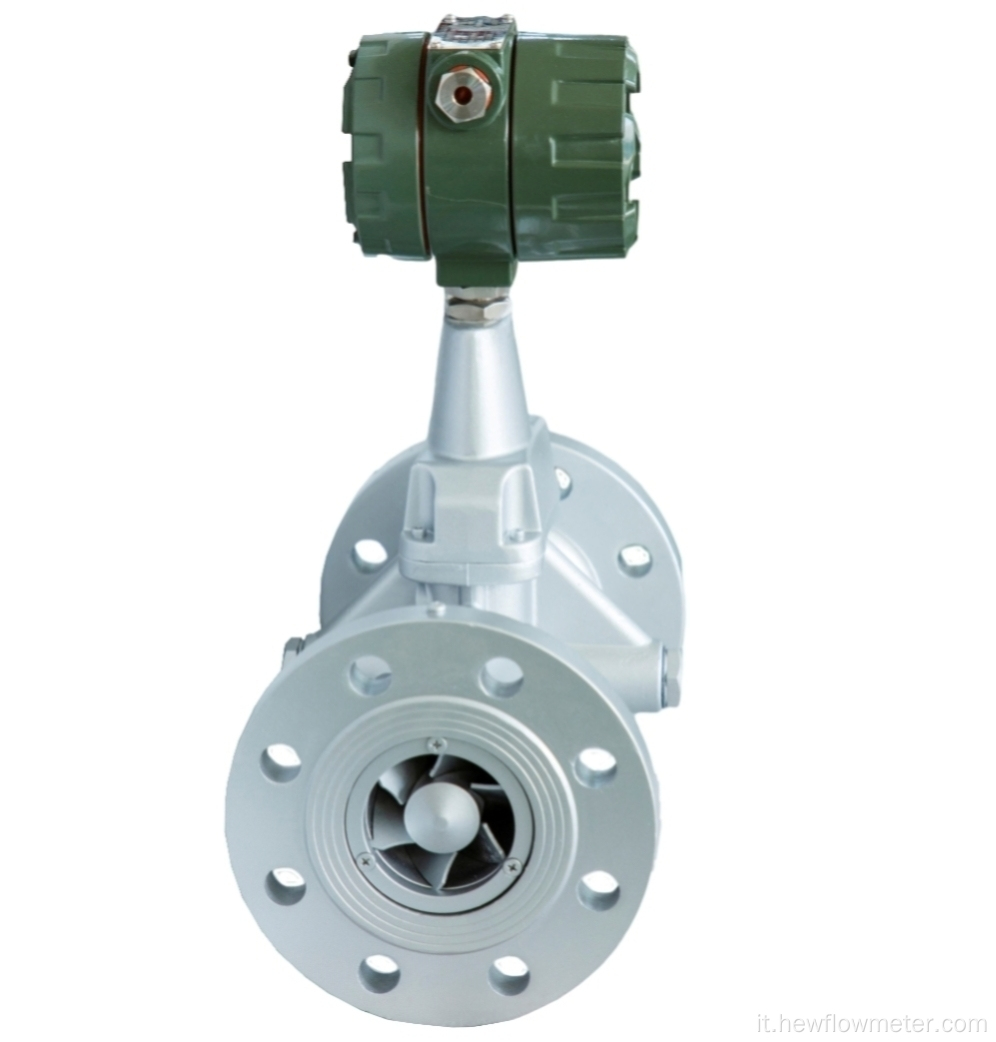

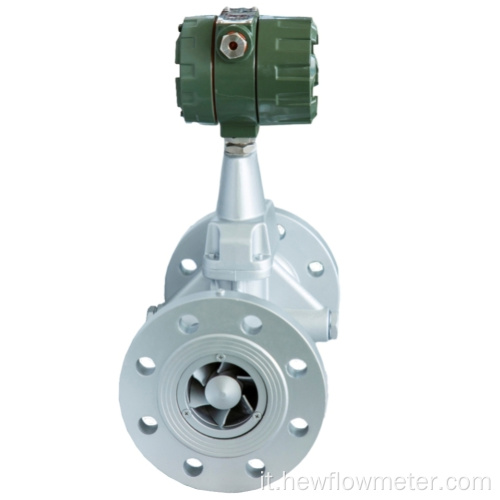

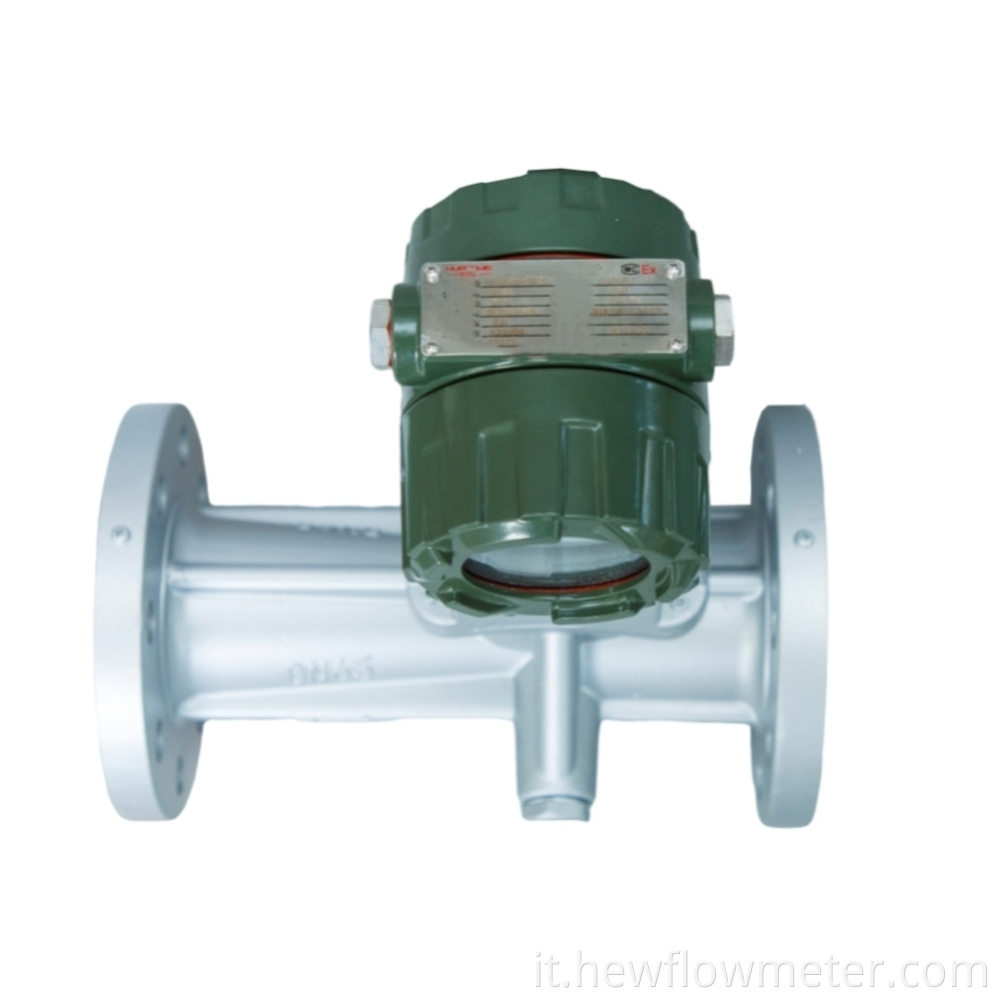

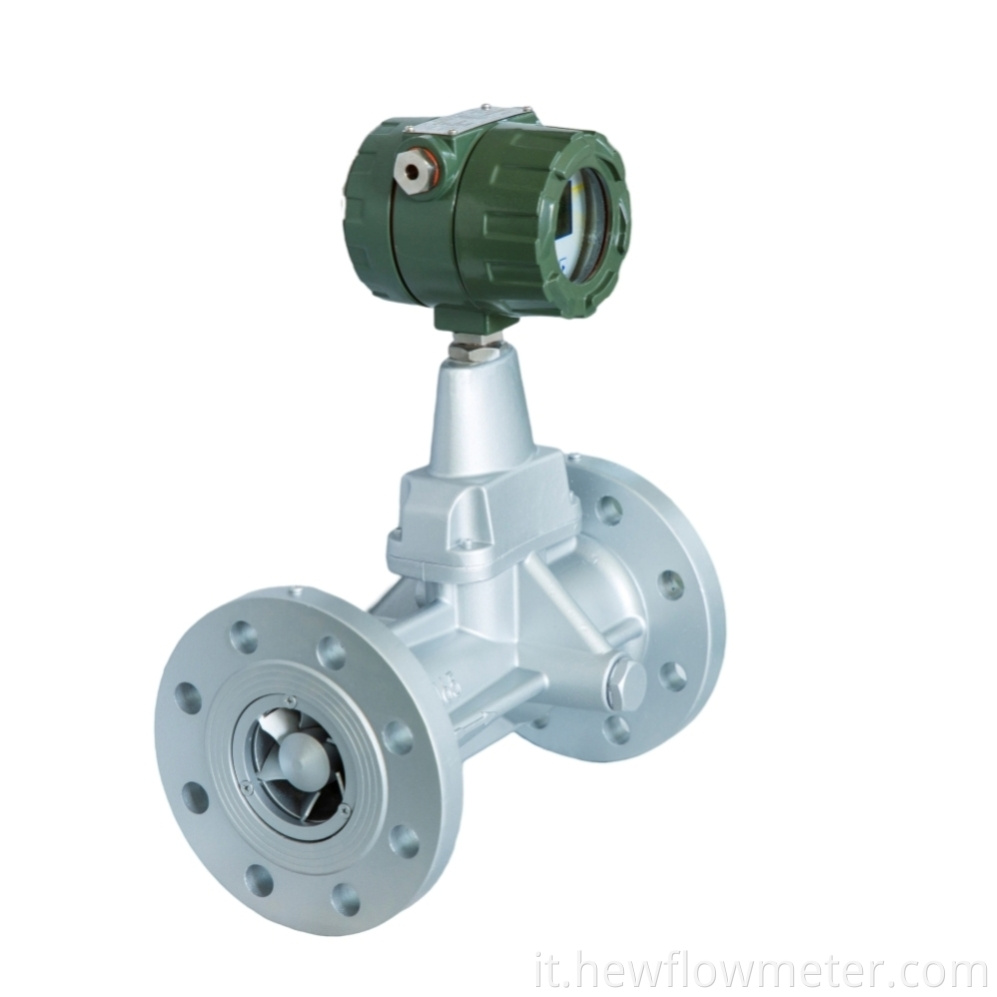

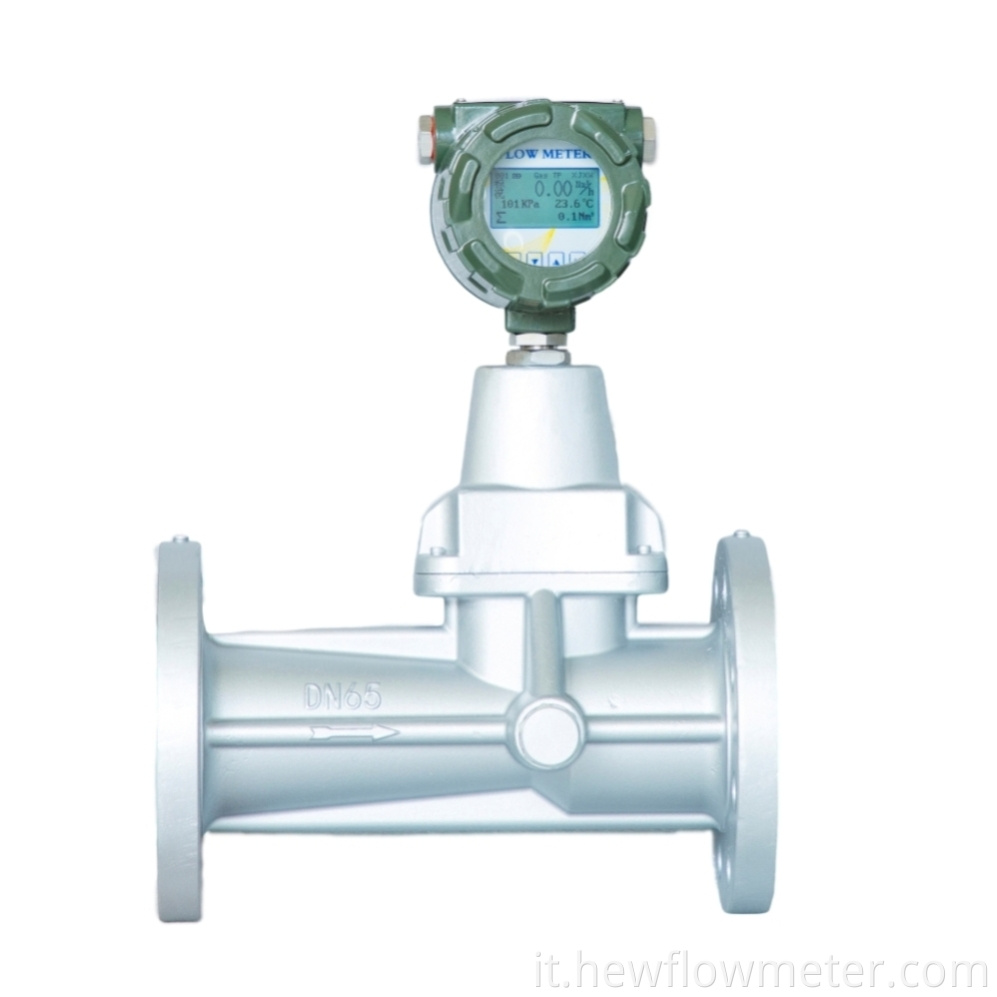

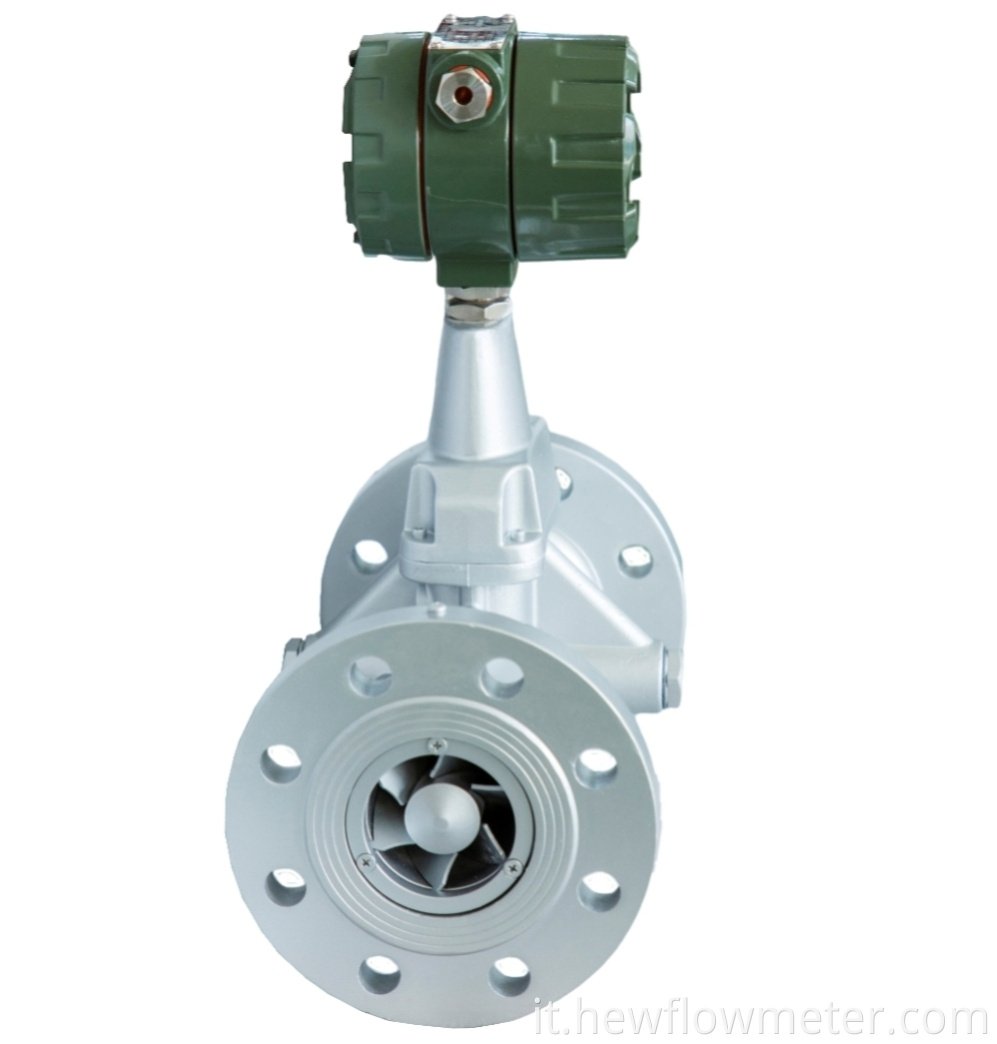

Misuratore di flusso vortice di precessione

Descrizione del prodotto:

Il misuratore di flusso del vortice HW-Lux è una raccolta di flusso, temperatura, funzione di rilevamento della pressione in uno e può compensare automaticamente la temperatura, la pressione, il fattore di compressione, è il petrolio, la sostanza chimica, l'energia elettrica, la metallurgia e altri settori per la misurazione del gas strumento ideale . Il misuratore del flusso del vortice delle precazioni HW-Lux può essere ampiamente utilizzato in petrolio, chimica, energia elettrica, metallurgia, fornitura di gas urbano e altre industrie per misurare vari flussi di gas, è l'attuale campo petrolifero e la trasmissione di gas naturale urbano e la misurazione della distribuzione e la misurazione commerciale comunemente utilizzata prodotti. Il misuratore di flusso elettromagnetico della nostra azienda, il misuratore del flusso del vortice di precessione, il misuratore del flusso di massa del gas termico e altri prodotti sono un'accuratezza di misurazione molto elevata, il misuratore del flusso di bilanciamento, il misuratore del flusso degli ugelli, anche i nostri prodotti sono molto professionali.

Principio di funzionamento :

Il profilo di flusso del sensore di flusso è simile al profilo di una provetta Venturi. Una serie di palette a spirale è disposta sul lato dell'ingresso. Quando il fluido entra nel sensore di flusso, il padella costringe il fluido a produrre un flusso di vortice violento. Quando il fluido entra nella sezione di diffusione, il flusso di vortice inizia a ruotare due volte sotto l'azione del riflusso, formando un fenomeno della precessione del vortice giroscopico. La frequenza di precessione è proporzionale alla portata e non è influenzata dalle proprietà fisiche e dalla densità del fluido e l'elemento di rilevamento può misurare la frequenza di precessione di rotazione secondaria del fluido per ottenere una buona linearità in un ampio intervallo di flusso. Il segnale viene amplificato, filtrato e trasformato in un segnale di impulso proporzionale alla portata dal preamplificatore, quindi inviato al microprocessore per l'elaborazione dell'integrazione insieme alla temperatura, alla pressione e ad altri segnali di rilevamento e i risultati della misurazione vengono visualizzati sul Schermo LCD (flusso istantaneo, flusso cumulativo e dati di temperatura e pressione).
