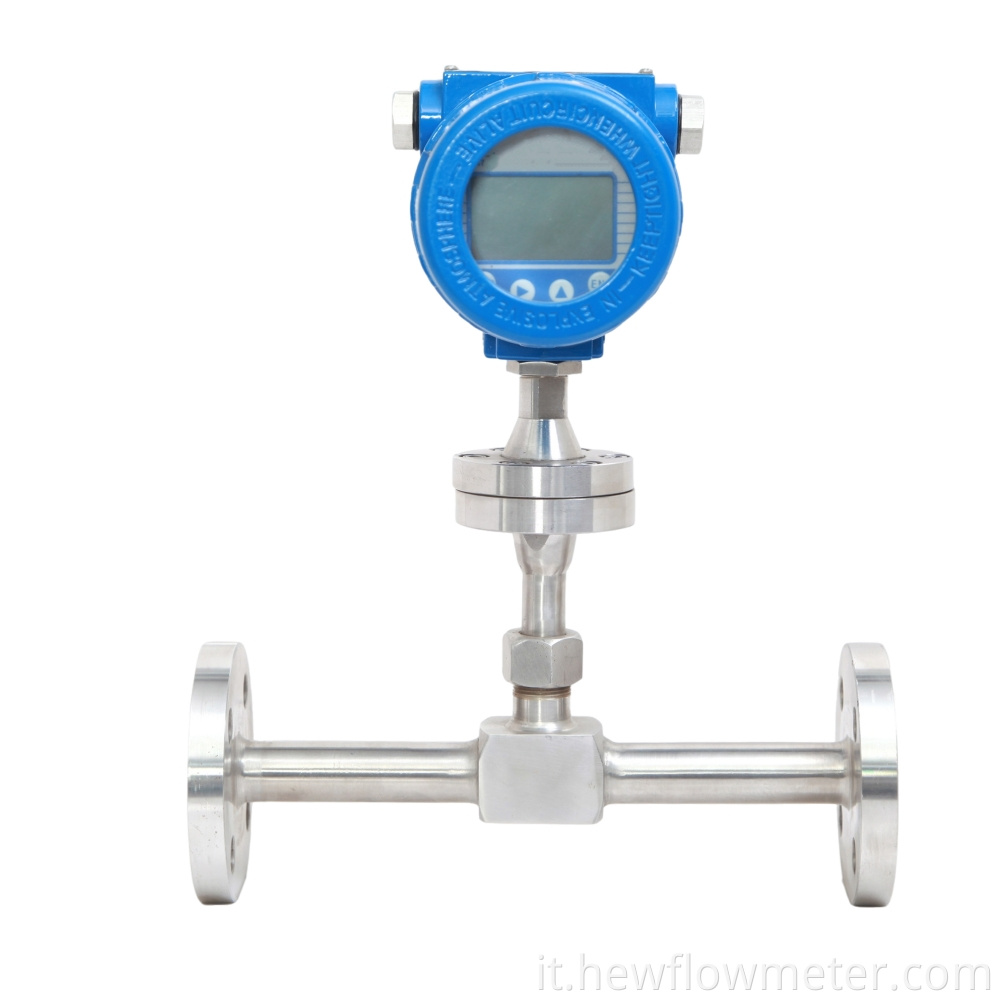

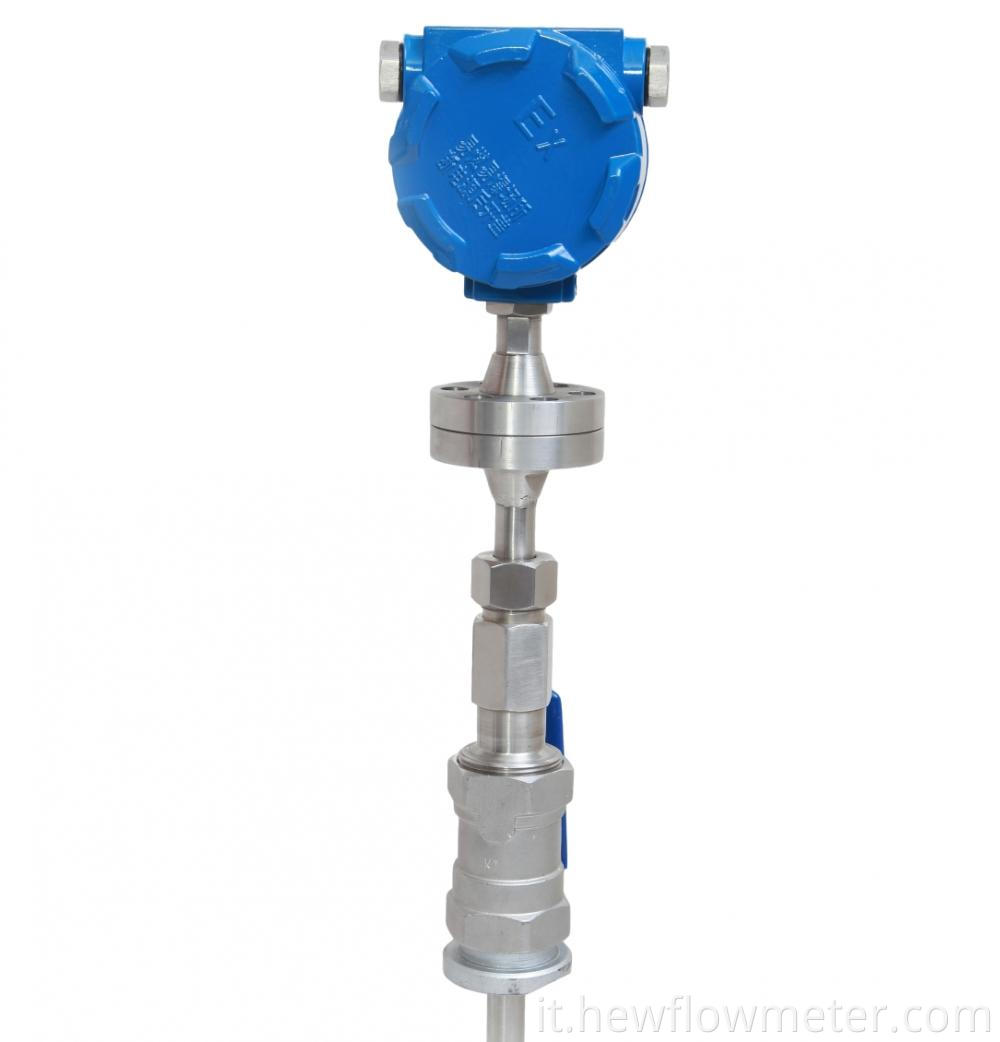

Magnetrolo del flusso di massa del gas termico

Descrizione del prodotto:

Il misuratore di massa del gas caldo è uno strumento utilizzato per misurare il flusso di gas. Utilizza un sensore termico per misurare il calore che scorre attraverso il gas e calcola il flusso di massa del gas analizzando il cambiamento di temperatura del sensore termico. Il misuratore di flusso di massa del gas termico ha alta precisione, risposta rapida e ampio intervallo di applicazione. I prodotti per misuratori di flusso di massa del gas termico di Magnetrol forniscono soluzioni di misurazione del flusso di gas affidabili per una varietà di applicazioni industriali e commerciali. Sia nella produzione chimica, petrolifera, farmaceutica, alimentare e delle bevande o il monitoraggio energetico e ambientale, i misuratori di massa del gas termico di Magnetrol forniscono misurazioni accurate del flusso per aiutare i clienti a ottimizzare e ridurre il consumo di energia nei loro processi di produzione. I prodotti principali sono: misuratore a flusso a due fasi a gas-liquido singolo di petrolio greggio, misuratore a flusso a due fasi a gas, misuratore a flusso a vapore a due fasi, misuratore di flusso di venturi, misuratore di flusso elettromagnetico, misuratore di flusso di vortice sismico, Metro del flusso della turbina, misuratore del flusso della turbina a gas, misuratore di flusso di massa del gas termico, misuratore del flusso del vortice di precessione, misuratore del flusso della piastra dell'orifizio, misuratore del flusso bilanciato, misuratore del flusso degli ugelli, dispositivo di misurazione del vento multi-utensile, rilevatore del vento ad ala, dispositivo di misurazione del vento della sezione trasversale, trasmettitore di pressione differenziale, Trasmettitore di pressione, trasmettitore a pressione a singolo flangia, trasmettitore a pressione a doppia flangia.etc.

Requisiti di tubazione:
Se la fonte di interferenza (come curve del tubo, tubi affusolati, valvole, tubi a forma di T, ecc.) Si trova nella linea di aspirazione dell'aria del contatore a caldo, è importante adottare misure per ridurre al minimo il suo impatto sulle prestazioni di misurazione.
Il diagramma seguente mostra la lunghezza del tubo dritta minima consigliata per diversi tipi di tubi. Se lo spazio di misurazione è abbastanza grande, la lunghezza della sezione del tubo dritto deve essere espansa il più possibile. Quando non vengono considerati altri fattori, il minimo raccomandato dritto

La lunghezza del tubo del sensore è:
Sezione del tubo dritto anteriore: minimo 20 x dn
Sezione del tubo dritto posteriore: minimo 5 x dn
● I valori consigliati sono valori minimi, di solito aumentando la lunghezza migliorerà le prestazioni di misurazione del misuratore di flusso.
● Se ci sono due o più fonti di interferenza nella sezione del tubo dritto anteriore del misuratore, la lunghezza massima consigliata del tubo dritto anteriore è il minimo assoluto.
● Si consiglia di installare la valvola di controllo dietro il misuratore di flusso.
● Per gas più leggeri come elio e idrogeno, la lunghezza della sezione del tubo dritto anteriore dovrebbe essere raddoppiata.
